Люк ОУЭ-СМ-600
Опорно-укрывной элемент «плавающего типа» с самонесущей конструкцией (ОУЭ-СМ-600) для смотровых колодцев класса D400 с шарниром и фиксирующей защелкой
Соответствует Техническим требованиям Мосводоканала
- Описание ОУЭ-600
Опорно-укрывные элементы смотрового колодца являются верхней частью перекрытия смотрового колодца и обеспечивает доступ в каналы с подземными коммуникациями бытовой и производственной канализации и водопровода. Условия эксплуатации УХЛ1 по ГОСТ 15150-69. Элемент соответствует типу ТМ ГОСТ 3634-99 (D400EN124) изготавливается из высокопрочного чугуна и рекомендуется для установки на городских магистралях с интенсивным движением всех видов автомобильного транспорта.
Наименование инженерных сетей, для которых предназначен элемент, отливаются на поверхности крышки: К – бытовая и производственная канализация; В – водопровод. - Конструкция ОУЭ-600
Фиксация крышки в закрытом положении осуществляется посредством шарнира и 2-х пружинящих защелок, отлитых совместно с крышкой. Открытие крышки осуществляется при помощи лома, который вставляется в специальный паз, пролитый в корпусе элемента. Угол полного открытия крышки составляет не менее 100°. При приложении усилия, направленного на закрытие крышки, происходит её автоматическая блокировка. Для закрытия крышки из заблокированного открытого положения необходимо её приподнять для освобождения фиксации в шарнире, переместить в горизонтальное положение и надавить на крышку ногой до характерного щелчка. - Установка (монтаж) люка ОУЭ-СМ-600

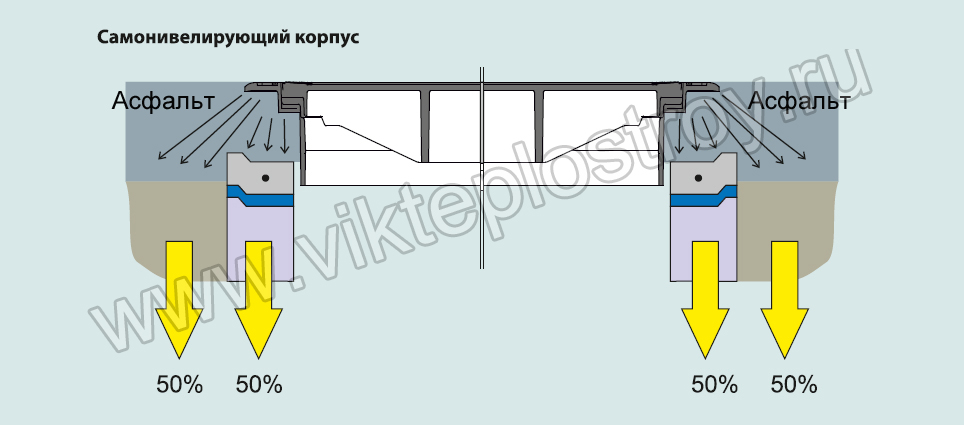

Конструкция элемента ОУЭ-СМ-600/140(200) обеспечивает его установку на асфальтовое покрытие дороги, а не на бетонное кольцо колодца. За счет этого элемент «плавает» вместе с дорожным полотном и получается гладкая дорога без выступов и просадок. При использовании с бетонным кольцом адаптером элемент пригоден для установки на любые типы колодцев. Высота корпуса составляет 140 или 200
- Типы ОУЭ-СМ-600

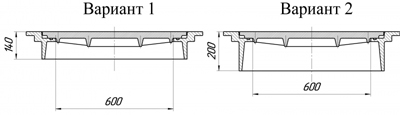

Опорно-укрывные элементы ОУЭ-СМ-600 (плавающий) могут быть двух типов в зависимости от высоты корпуса:
- высота корпуса 140 мм.
- высота корпуса 200 мм.
- Требования МОСВОДОКАНАЛА к ОУЭ-600
Крышки ОУЭ-СМ-600 должны иметь следующую маркировку:
- наименование инженерной коммуникации (водопровод - В, пожарный гидрант -ПГ, хозяй- ственно-бытовая канализация - К);
- название и/или клеймо компании производителя;
- название эксплуатирующей организации МОСВОДОКАНАЛ;
- обозначение модели ОУЭ; - ГОСТ 3634-99; - EN 124;
- класс нагрузки - D 400. 6.2. На внутренней поверхности крышек ОУЭ-СМ-600 должен быть указан (отлит, выгравиро- ван) год и месяц изготовления;
- Маркировка должна быть четкой и долговечной;
- Рисунок и маркировка, нанесенные на крышки ОУЭ-СМ-600, не должны допускать про- скальзывания колес автотранспорта при любых погодных условиях.
