Водомерные узлы

Расчет стоимости водомерных узлов выполняется по чертежам и спецификациям т.к. стоимость зависит от марки задвижек, счетчиков, и материалов из которого изготавливается водомерный узел. Чертежи и спецификации присылайте на e-mail: vik.teplostroy@bk.ru либо по факсу.

Водомерный узел - это узел обвязки водопроводной сети состоящий из запорной арматуры (задвижки, краны), измерительных приборов (водосчетчики) и фасонных изделий (тройники, патрубки, отводы).

Установка Водомерного узла необходима для измерения расхода воды используемой потребителем на хозяйственно питьевые нужды и пожаротушение. Для измерения расхода воды устанавливаются крыльчатые или турбинные водосчетчики с импульсным выходом. Помещение водомерного узла должно быть сухим и освещенным, температура воздуха не должна быть ниже +5С градусов, чаще всего это помещение теплового пункта. Монтаж водомерного узла осуществляется на работающей системе, заполненой водой и прошедшей опресовку и промывку. Измерительное устройство устанавливается на прямом участке, а сами узлы собирают из наименьшего числа отводов, фасонных частей и других деталей, чтобы избежать излишних потерь напора.   Как правило, используется индивидуальный подход на каждый водомерный узел, цена на который также определяется индивидуально.



Типовые водомерные узлы:

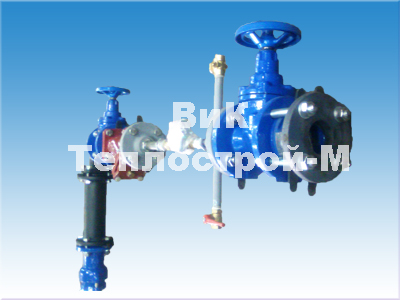

• Водомерный узел без обводной линиии на вводе диаметром 50 мм, с счетчиком СКБи-20 для хозяйственно-питьевого водопровода, с фильтром ФМФ-50, обратным межфланцевым клапаном Ду=50 мм, фасонными частями из ВЧШГ, задвижки МЗВ.

• Водомерный узел с обводной линией устанавливается при наличии одного ввода в здание, или когда  установленный счетчик на хозяйственно-питьевые нужды не рассчитан на пропуск воды при пожаротушении. На обводной линии устанавливается задвижка с электроприводом, она подключается к системе пожаротушения и в случае пожара задвижка открывается. Водомерный узел диаметром 100 мм. для питьевого и пожарного водопровода со счетчиком ВСХНД-25 на питьевом водопроводе и с задвижкой с электроприводом на пожарном водопроводе (фасонные части ВЧШГ, задвижки Hawle Ду=100 мм.)

• Водомерный узел с двойным вводом диаметром 150 мм. для питьевого и пожарного водопровода со счетчиком ВСХНД-50 на питьевом водопроводе и с задвижкой с электроприводом на пожарном водопроводе (фасонные части ВЧШГ, задвижки Belgicast Ду=150 мм. задвижка под электропривод 30ч906бр)

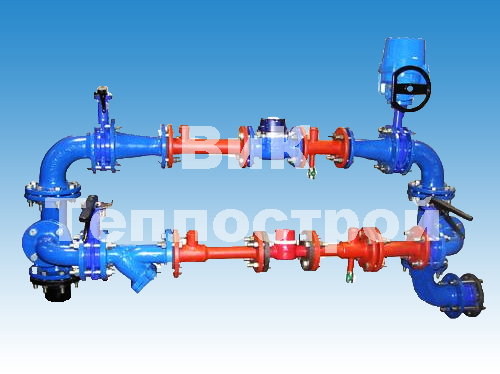

• Водомерный узел ЦИРВ изготавливается по альбому ЦИРВ 02А.00.00.00 и ЦИРВ 03А.00.00.00 эти альбомы распространяются на установку механических счетчиков холодной воды на хозяйственно-питьевой и противопожарной линии с диаметрами условного прохода 15...200 мм.

Практически любой водомер купить в наши дни не проблема, потому как это востребованный механизм, необходимый в любом доме. Обращайтесь и наши специалисты помогут Вам изготовить и по желанию установить водомерный узел качественно и с наименьшими затратами.

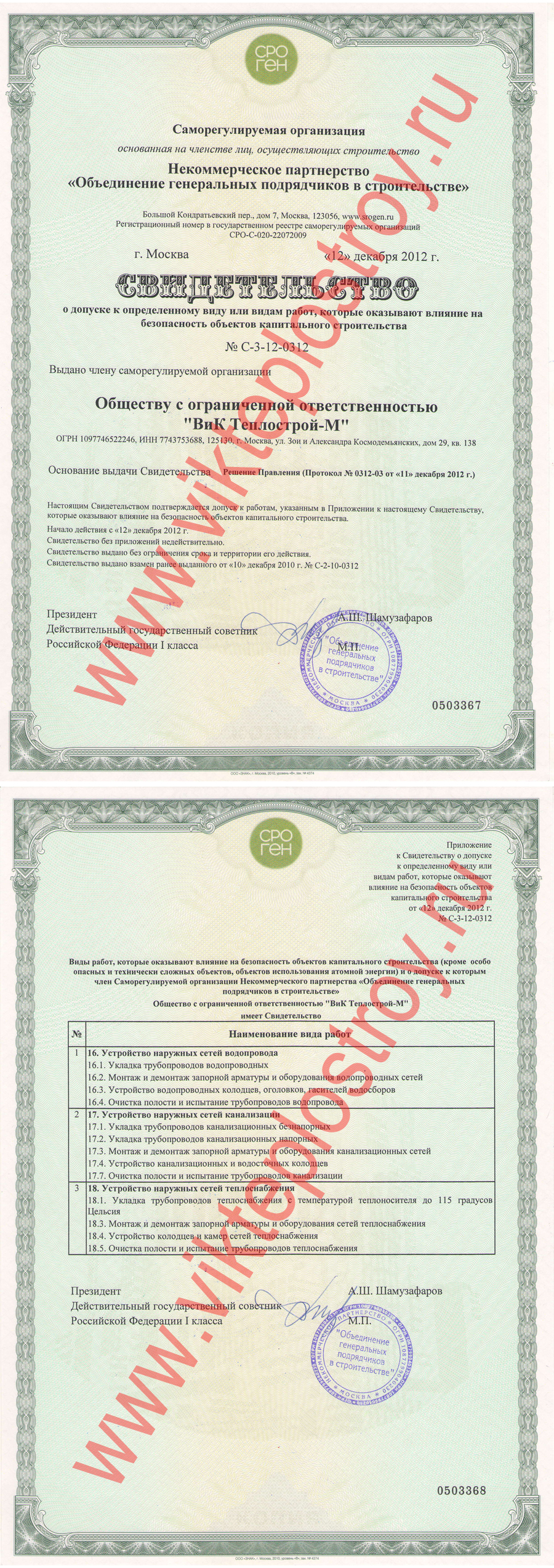

Будьте внимательны при покупке водомерных узлов, многие организации которые изготавливают водомерные узлы, не имеют лицензии и допуска на строительство инженерных сетей водопровода, что очень серьезно сказывается на качестве, гарантии и сроке эксплуатации водомерных узлов.
