Схема водомерного узла

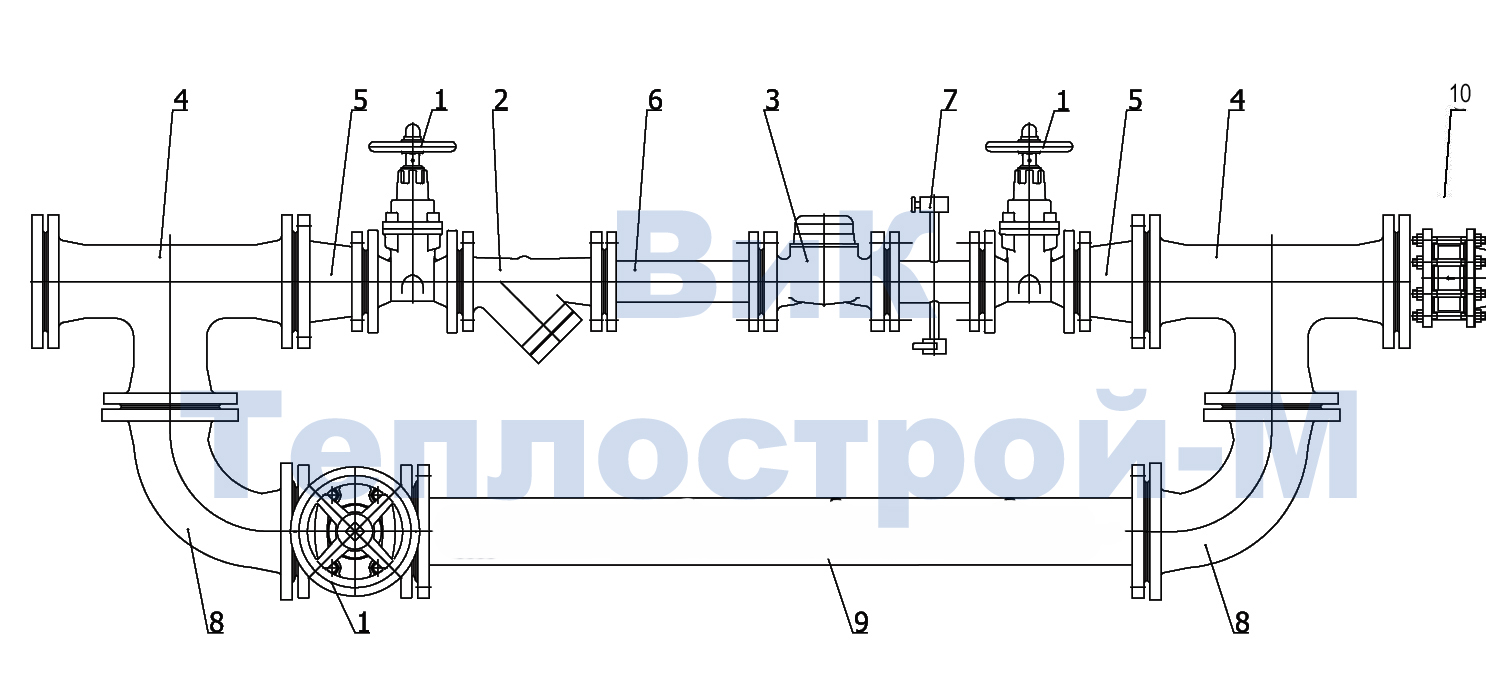

Схема типового водомерного узла и спецификация оборудования

Спецификация водомерного узла:

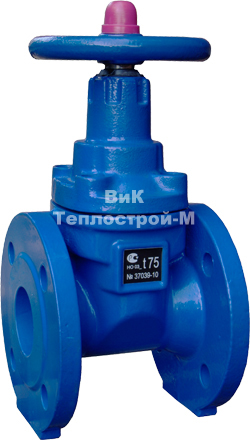

1. Задвижка с обрезиненным клином не выдвижным шпинделем фланцевая чугунная применяется как запорное устройство на трубопроводах для воды при температуре до 75°С и давлении до 1,6 МПа

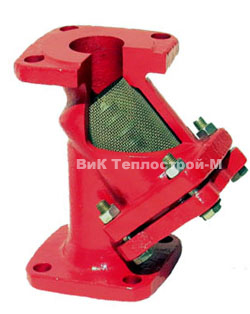

2. Фильтр магнитный фланцевый ФМФ с номинальными диаметрами 50,65,80,100,150,200, предназначен для улавливания стойких механических примесей.
3. Счетчик холодной и горячей воды предназначен для измерения и учета объема воды протекающей через счётчики в системах водоснабжения при давлении до 1,0 МПа (10кгс/см2)
4. Тройник фланцевый ТФ предназначен для соединения чугунных и стальных труб в системе холодного водоснабжения при температуре до 50°С и давлении до 1,0 МПа (10кгс/см2).

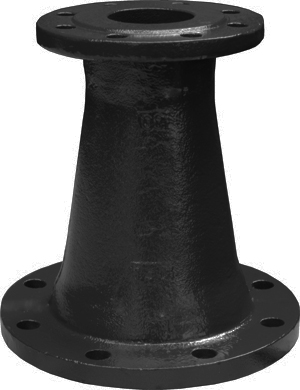

5. Переход фланцевый ХФ предназначен для перехода на другой диаметр труб в системе холодного водоснабжения при температуре до 50°С и давлении до 1,6 МПа (16кгс/см2).

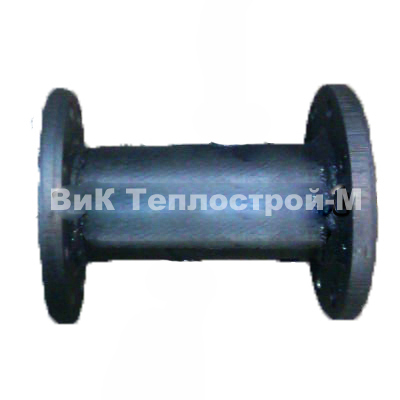

6. Патрубок разгона ПДС (патрубок до счетчика) предназначен для разгона потока воды перед счетчиком для более точных измерений потребляемой воды.

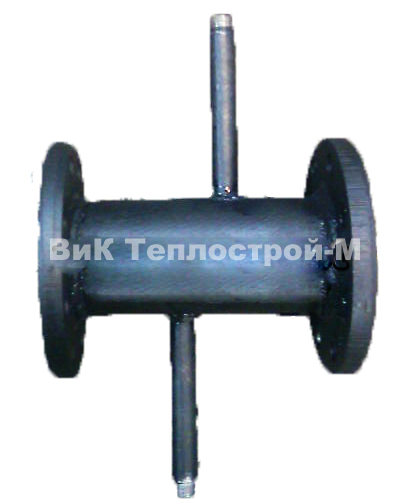

7. Вставка под манометр (патрубок ППС) предназначена для установки манометра (для измерения давления) и спускного крана (для спуска воды из водомерной вставки).

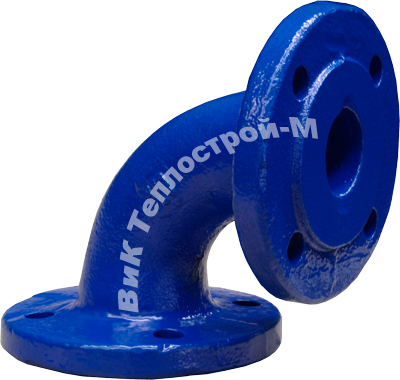

8. Отвод фланцевый УФ (колено фланцевое ) предназначен для поворота труб в системе холодного водоснабжения при температуре до 50°С и давлении до 1,6 МПа (16кгс/см2).

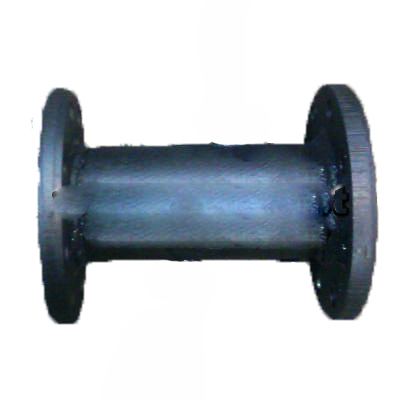

9. Патрубок фланцевый ПФ предназначен для монтажа запорной арматуры в системе холодного водоснабжения при температуре до 50°С и давлении до 1,6 МПа (16кгс/см2).
10. Обратный клапан предназначены для предотвращения обратного потока воды и других неагрессивных жидкостей с температурой до 90°С при давлении до 1,6 МПа (16 кгс/см2)

Будьте внимательны при покупке водомерных узлов, многие организации которые изготавливают водомерные узлы, не имеют лицензии и допуска на строительство инженерных сетей водопровода, что очень серьезно сказывается на качестве, гарантии и сроке эксплуатации водомерных узлов.
